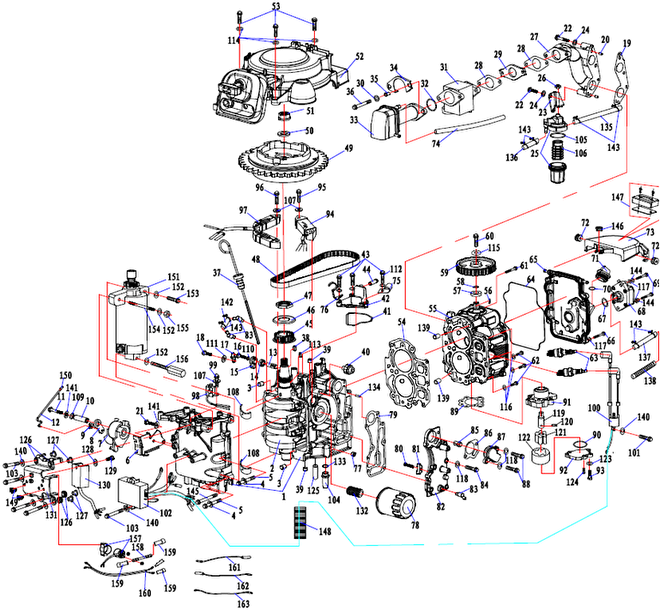

Hidea / Nimarine (F15HE - Power System)

Nr

Onderdeel

Omschrijving

#

1

F15-01.01.00.01

Crankcase comp.(with crankcase cover)

1

2

F15-01.02.00.00

Crank connecting rod assembly

1

3

F15-01.01.00.18

Cushion tube

2

4

GB848

flat gasket

6

5

GB5783(A4-80)

bolt

6

6

F15-01.01.00.20

seat,throttle cable cam

1

7

F15-01.01.00.22

Pulley

1

8

F15-01.01.00.23

Connecting block,throttle

1

9

15F-01.02.07

joint,chock lever

1

10

F15-01.01.00.21

Bushing

1

11

GB5783

hexagon bolt

1

12

F15-01.01.00.25

Throttle lever

1

13

F15-01.01.00.03

Anode

1

14

F15-01.01.00.04

Stop collar,drive pully

1

15

F15-01.01.00.05

Bolt

1

16

GB5783

Bolt

1

17

F15-01.01.00.06

Conductive slice

1

18

GB5783

Bolt

1

19

F15-01.03.00.28

Air intake manifold gasket

1

20

F15-01.03.00.29

Dowel pin

2

21

GB5783

bolt

1

22

GB5783

Bolt

4

23

F15-01.03.00.31

Holder,fuel filter

1

24

GB848

Flat gasket

4

25

15F-01.07.05.05

Fuel filter comp.

1

26

GB6170

Bolt

1

27

F15-01.03.00.30

Air intake manifold

1

28

F15-01.03.00.32

Carburetor gasket

2

29

F15-01.03.00.33

Plate

1

30

GB848

Flat gasket

2

31

F15-01.03.03.00

Carburetor

1

32

F15-01.03.04.04

O ring

1

33

F15-01.03.04.00

Air intake silencer

1

34

F15-01.03.00.34

Clamp plate,Air intake silencer

1

35

F15-01.03.00.43

Cushion tube

2

36

GB5783

Bolt

2

37

F15-Ⅱ-01.03.00

oil dip stick comp.

1

38

F15-01.02.00.02

Woodruff key

1

39

F15-01.01.00.08

Plug

2

40

F15-01.01.00.26

Oil Pressure Alarm

1

41

F15-01.01.02.03

sealing strip

1

42

F15-01.01.02.01

breather

1

43

GB5783

Bolt

3

44

F15-01.01.02.02

Oil inlet

1

45

F15-01.02.00.03

Anode

1

46

F15-01.02.00.04

Stop collar,drive pully

1

47

F15-01.02.00.05

Bolt

1

48

F15-01.03.00.25

belt

1

49

DQDF15-00.00.04

Fly wheel

1

50

GB97.1

Flat gasket

1

51

F15-01.06.00.06

Nut

1

52

F15-01.07.00.00

Recoil starter(assemble assy.)

1

53

GB5783

Washer

3

54

F15-01.03.02.00

Cylinder Gasket

1

55

F15-01.03.00.21

Cylinder head

1

56

GB1099

Woodruff key

1

57

F15-01.03.00.16

Oil seal comp.,Camshaft

1

58

GB97.1

Flat gasket

1

59

F15-01.03.00.24

Driven pulley

1

60

GB5789

Flange bolt

1

61

GB5789(10.9)(S10)

Bolt

6

62

GB5783(A4-80/10.9)

Bolt

3

63

DPR6EA-9

Spark Plug (Bougie)

2

64

F15-01.03.00.38

Rubber seal ring

1

65

F15-01.03.00.37

Cover,Cylinder head

1

66

GB5783

Bolt

4

67

F15-01.04.01.10

O-ring

1

68

F15-01.04.01.00

Fuel pump assy.

1

69

GB818

Bolt

2

70

F4-01.06.27

O-ring

1

71

F15-01.03.00.39

Oil filling plug

1

72

F15-01.03.00.27

Damper

2

73

F15-01.03.00.26

Drive pulley cover

1

74

F15-01.03.00.35

Breath hose

1

75

F15-01.03.00.42

fix clip,air breather tube

1

76

F15-01.03.00.36

Clip

1

77

F15-01.01.00.07

Plug

1

78

F15-01.05.01.00

Oil filter assembly

1

79

F15-01.01.00.09

Gasket,exhaust cap

1

80

GB820

Cross recessed countersunk head screw

1

81

F15-01.01.00.13

Anode

1

82

F15-01.01.00.10

Cap,exhaust

1

83

15F-01.06.10

joint,hose

3

84

GB5783

Bolt

5

85

F15-01.06.14-60°

Thermostat 50°

1

86

F15-01.01.00.11

Gasket,Thermostat cap

1

87

F15-01.01.00.12

Thermostat cap

1

88

GB5783

Bolt

2

89

F15-01.05.00.02

Oil pump gasket

1

90

F15-01.05.02.04

Sealing ring

1

91

F15-01.05.02.06

Oil pump

1

92

F15-01.05.02.05

Oil pump cap

1

93

GB5783

Bolt

3

94

F15-01.06.03.00

Charging coil assy

1

95

GB5783

Bolt

2

96

GB5783

Bolt

4

97

F15-01.06.02.00

Cable comp.

1

98

F15-01.06.04.00

ignition coil comp.

1

99

GB5783(8.8)

Bolt

2

100

F15-01.06.05.00

Ignition coil

1

101

GB5783

Bolt

2

102

F15-01.06.06.00

Ingition coil comp.

1

103

GB5783

Bolt

6

104

F15-01.01.01.00

Flood valve comp.

1

105

15F-01.07.05.06

O ring

1

106

15F-01.07.05.04

filter,fuel filter

1

107

GB848

Main bearing

8

108

F15-01.01.00.17

Flat gasket

4

109

GB96

Flat gasket

1

110

GB848

Flat gasket

1

111

GB848

Flat gasket

1

112

GB848

Flat gasket

3

113

GB1099

Woodruff key

1

114

GB848

Flat gasket

3

115

GB96

Flat gasket

1

116

GB848

Flat gasket

3

117

GB848

Flat gasket

6

118

GB848

Flat gasket

7

119

F15-01.05.02.01

Rotor spindle

1

120

GB309

Neele

1

121

F15-01.05.02.02

Inner rotor

1

122

F15-01.05.02.03

Outer rotor

1

123

GB848

Flat gasket

3

124

GB823

Pan head bolt with cross recess

2

125

F15-01.01.02.02

Oil inlet

1

126

F15-01.06.00.02

Damper

4

127

F15-01.07.00.08

Cushion tube,recoil starter

4

128

GB848

Flat gasket

1

129

GB5783

Bolt

1

130

F15-01.06.07.00

Rectifier

1

131

F15-01.06.00.01

Bracket,Rectifier

1

132

F15-01.05.00.01

dabber,fuel filter

1

133

F15-01.01.00.15

O-ring

1

134

15F-06.03.08

Dowel pin

2

135

F15-01.04.00.01

Fuel hose

1

136

F15-01.04.00.02

Fuel hose

1

137

F15-01.04.00.03

Fuel hose

1

138

F15-01.04.00.04

Cushion tube

1

139

F15-01.01.00.18

Dowel pin

2

140

GB848

Flat gasket

8

141

GB848

Flat gasket

2

142

F15-01.01.00.27

air pipe

1

143

clip

8

144

GB93

Washer

2

145

GB5789(10.9)(S10)

bolt

4

146

F15-01.03.00.41

damper

1

147

60F-01.02.00.13

hour metering

1

148

F15-01.06.00.08

protection pipe

1

149

F15-01.06.00.03

Plastic clip

2

150

F9.9-01.04.00.05

cap. Rod

1

151

DQDF15-00.04.00

starter motor assy

1

152

GB/T848

Flat gasket

3

153

GB5783

bolt

1

154

DQDF15-00.04.02

bolt

1

155

GB/T6170

screw

1

156

DQDF15-00.04.01

bolt

1

157

DQDF15-00.03.00

relay comp.(power trim)

1

158

DQDF15-00.03.04

wire

1

159

DQDF15-00.03.03

protection tube

3

160

DQDF15-00.00.07

battery wire

1

161

HDF15HE-00.00.02

Fuse wire

1

162

HDF9.9HE-00.00.12

Relay wire

1

163

HDF9.9HE-00.00.13

ground wire

1
